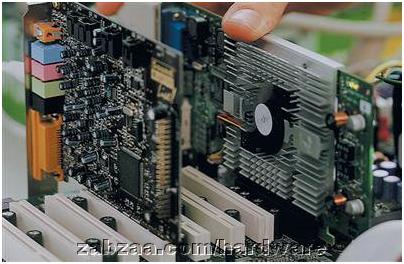

| สล็อตพีซีไอ เป็นช่องที่เอาไว้สำหรับติดตั้งอุปกรณ์เพิ่มเติม เช่น ติดตั้งการ์ด SCSI การ์ดเสียง การ์ดเน็ตเวิร์ค โมเด็มแบบ Internal เมนบอร์ดโดยส่วนใหญ่จะมีสล็อตพีซีไอเป็นสีขาวครีม แต่ก็มีเมนบอร์ดรุ่นใหม่บางรุ่นที่เพิ่มสล็อตพีซีไอ โดยใช้สีแตกต่าง เช่น สีน้ำเงิน เพื่อใช้ติดตั้งการ์ดที่ออกแบบมาโดยเฉพาะ สล็อตแบบพีซีไอนั้นถูกออกแบบมาแทนสล็อตแบบ VL ซึ่งทำงานได้ช้า การติดตั้งอุปกรณ์ทำได้ยาก เนื่องจากต้องเซ็ตจัมเปอร์ แต่พีซีไอนั้นจะเป็นระบบ Plug and Play ที่ติดตั้งอุปกรณ์ได้ง่ายกว่า อุปกรณ์บางอย่าง เช่น การ์ดเสียง เมื่อติดตั้งแล้วโอเอส จะรู้จักทันทีหรือเพียงแค่ลงไดรเวอร์เพิ่มเติมเท่านั้น อนึ่งสล็อตแบบพีซีไอนั้นเรียกอีกอย่างหนึ่งว่า PCI Bus ซึ่งก็หมายถึง เส้นทางที่ใช้ในการรับส่งข้อมูลระหว่างเมนบอร์ดกับอุปกรณ์ต่อพ่วง โดยบัสแบบจะทำงานในระบบ 32 บิต |
| PCI Express x16 Slot ของแผงวงจรหลัก ภาพขวามือจะแสดงภาพขยายช่องเสียบ |
การส่งข้อมูล |
-การ์ดแสดงผลภาพแบบ PCI Express x16 จะมีอัตรา Bandwidth ที่มีความเร็วสูงกว่าการ์ดแสดงผลภาพแบบ AGP 8x ประมาณ 4 เท่า โดย PCI Express x16 มี Bandwidth เท่ากับ 8 GB/s (Gigabytes per second)
AGP 8x มี Bandwidth เท่ากับ 2.1 GB/s (Gigabytes per second) |
| - การรับส่งข้อมูล PCI Express จะเป็นแบบ 2 ทาง (Two Way) ซึ่งจะแตกต่างจากมาตรฐานของ PCI ที่จะมีการส่งผ่านข้อมูลแบบทิศทางเดียว (One Way) |
ปัญหาช่องเสียบการ์ด (Slot) มีการจ่ายไฟฟ้าให้กับตัวการ์ดแสดงผลภาพไม่พอ |
| - ช่องเสียบการ์ดแสดงผลภาพแบบ PCI Express x16 สามารถจ่ายกำลังไฟฟ้าได้ 75 W. |
| - ช่องเสียบการ์ดแสดงผลภาพแบบ AGP 8x จ่ายกำลังไฟฟ้าได้ 25 W. |
PCI มาจากคำว่า Peripheral Component Interconnection ซึ่งเป็น Local Bus แบบหนึ่งที่ใช้กันอยู่ในปัจจุบัน หลาย ๆ คนอาจจะไม่คุ้นเคยกับคำว่า Local Bus ซึ่งจริง ๆ แล้วมันหมายถึงระบบบัสที่มีเส้นสายสัญญาณที่เชื่อมต่อกันโดยตรงระหว่างบัสของไมโครโปรเซสเซอร์ (System Bus) กับ Local Bus ซึ่งทำให้อัตราความเร็วและขนาดของบิตข้อมูลเท่ากับตัวซีพียู แต่ในระบบ PCI Bus จริง ๆ แล้วไม่ได้เชื่อมต่อกับ System Bus แต่จะเชื่อมต่อผ่านกับชุดระบบ PCI Chip Set ซึ่งจะมีข้อดีที่ว่า จะไม่ใช้กระแสไฟจากสัญญาณของ System Bus ทำให้สามารถมีจำนวนของ PCI Slot ได้มาก ส่วนขนาดของบิตข้อมูลที่ใช้ติดต่อกันระหว่าง PCI I/O Card กับซีพียูจะมีขนาด 32บิต ซึ่งจะทำให้ไม่เกิดปัญหาคอขวด แต่จะมีปัญหาอยู่ที่ความเร็วการทำงานที่ 33.3 MHz |
อัตราความเร็วในการรับส่งข้อมูลบน PCI Bus เป็นดังนี้ |
| 33 MHz x 32 Bit = 1,056 Mbit/Sec หรือ 132 MB/Sec ซึ่งหาเป็นระบบ PCI Bus ขนาด 64 บิต เราจะได้ความเร็วที่เพิ่มขึ้นกว่าเท่าตัว หรือประมาณ 264MB/Sec ซึ่งจะเหมาะสมกับงาน Graphics ขนาดใหญ่ต่าง ๆ |
มาตรฐานต่าง ๆ ของของ PCI ในปัจจุบัน |
| - PCI 2.0 ทำงานที่ความเร็ว 30-33MHz |
| - PCI 2.1 สนับสนุนการทำงานที่ความเร็ว 66MHz |
| - PCI 2.2 สนับสนุน slot ได้สูงถึง 5 slot และยังรองรับ PCI card แบบ Bus Master |
รูปแบบของระบบ PCI Bus |
| - PCI Bus มีอยู่ 2 แบบ คือแบบ 32 บิต และ 64 บิต |
| - มีการแบบใช้แรงดันไฟ +3.3v และ +5v สำหรับระบบบนเครื่อง PC ทั่วไปที่เป็นขนาด 32 บิต จะใช้ +3.3v |
| - สามารถถ่ายเทข้อมูลแบบ Burst Mode ที่มีขนาดของข้อมูลที่ส่งถ่ายกันมีขนาดไม่แน่นอน |
| - เป็นระบบ Plug n Play หรือ PnP ที่คุ้นเคย ซึ่ง PnP ก็คือสามารถจัดตั้งค่า Configuration ในทางฮาร์ดแวร์โดยอัตโนมัติ ซึ่งสามารถตั้งค่าที่จะไม่ให้เกิดการอินเทอร์รัพต์ระหว่างกัน |
| - สามารถทำงานแบบ Concurrent Bus PCI ได้ ซึ่งก็แปลว่า card ที่ติดตั้งต่าง ๆ สามารถทำงานได้พร้อมกันได้ |
| - PCI Bus มีระบบตรวจสอบความผิดพลาดและรายงานขณะส่งถ่ายข้อมูล |
| - เป็นระบบ Bus ที่ไม่ขึ้นกับ Processor ใด ๆ อีกทั้งยังสามารถ Configuration โดยผ่านทาง Bios Setup |
| - อุปกรณ์ต่าง ๆ ที่ติดตั้งอยู่บน PCI Bus จะใช้เวลาการเข้าถึง (Access) ต่ำ (Low Latency) ซึ่งจะลดเวลาในการร้องขอในการทำงานในระบบ |
- มีระบบ Write Posting และ Read Prefetching ซึ่งก็คือการเตรียมเขียนข้อมูลคำสั่งไว้ล่วงหน้า และการเตรียมการอ่านข้อมูลคำสั่งไว้ล่วงหน้า เพื่อเป็นการประหยัดเวลาที่ใช้เตรียมอ่าน เขียนคำสั่งต่อไป
|
